Описание

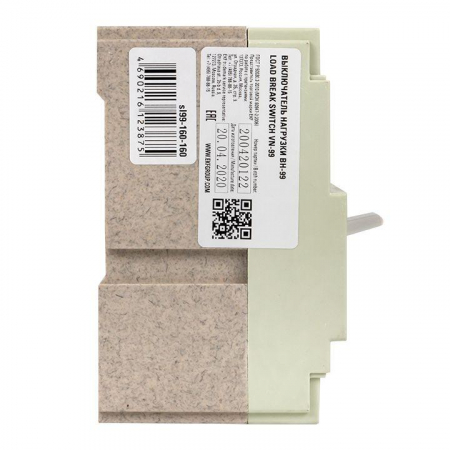

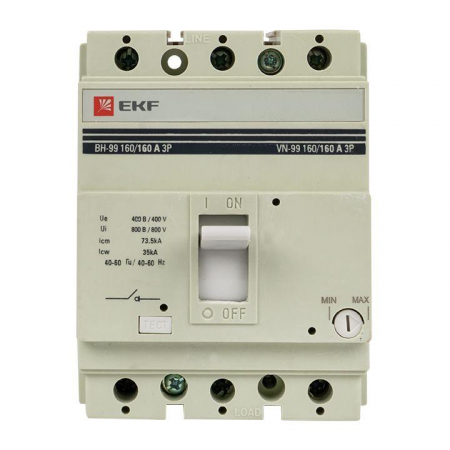

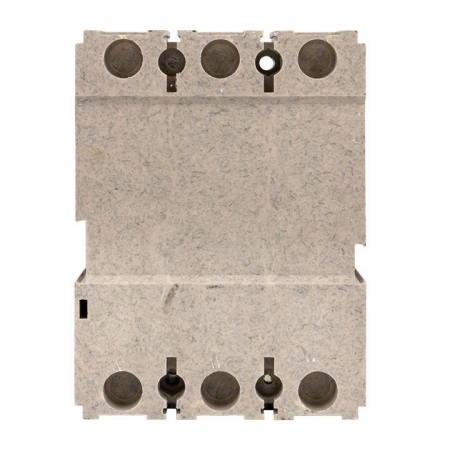

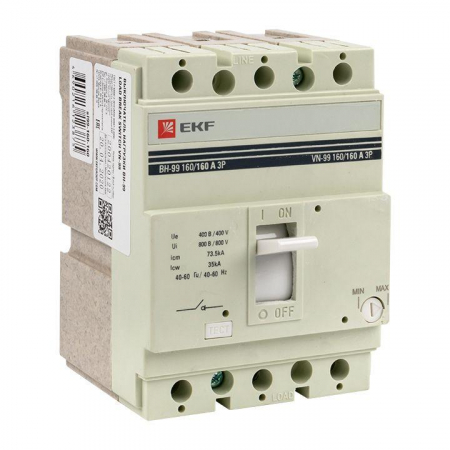

Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводомВыключатель нагрузки 3п ВН-99 160/160А EKF sl99-160-160 можно купить в интернет-магазине «ПИК-ЭЛЕКТРО» по низкой цене. Производитель EKF. Серия PROxima.
Уточнить информацию о стоимости товара, наличии и сроках поставки, а также фото, характеристики возможно также по телефону +7 495 137-60-55 или отправить запрос на почту info@pik-electro.ru.
Товар доступен с доставкой по г. Москва, Мытищи, Московской области и территории РФ или самовывозом.
Характеристики
|
Артикул
|
sl99-160-160 |
|
Исполнение
|
Выключатель |
|
Количество полюсов
|
3 |
|
Номинальный ток длительной нагрузки Iu, А
|
160 А |
|
Материал корпуса
|
Пластик |
|
Номинальный ток Ie при AC-3, 400 В, А
|
160 А |
|
Номинальная мощность при AC-3, 400 В
|
110.85 кВт |
|
Степень защиты (IP) лицевой стороны
|
IP30 |
|
Тип присоединения главной электрической цепи
|
Болтовое соединение |
|
Тип элемента управления
|
Рычажковый |
|
С нулевым положением
|
Нет |
|
С возвратом в нулевое положение
|
Да |
|
Подходит для монтажа на основании
|
Нет |
|
Подходит для закрепления на лицевой панели
|
Да |
|
Подходит для распределительного щита
|
Да |
|
Подходит для промежуточного монтажа
|
Нет |
|
Комплектное устройство в корпусе
|
Да |
